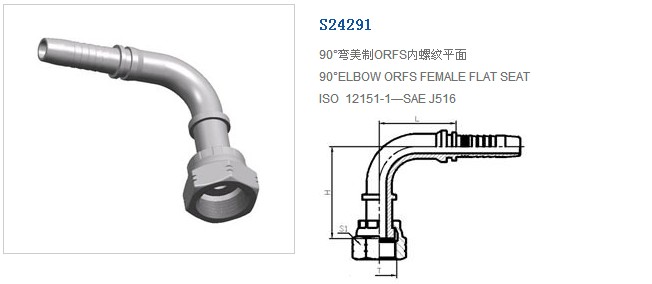

美制ORFS螺纹密封

发布日期:2013-3-22 15:56:24      来源:杭州派力威流体系统科技有限公司

产品技术参数:

代  号 螺纹 T          软 管 HOSE BORE   尺寸  DIMENSIONS
PART NO. THREAD T 公称内径DN 标号 DASH L H S1
S24291-04-04 9/16"X18 6 04 32 38 19
S24291-06-04T 11/16"X16 6 04 33 32 22
S24291-06-05T 11/16"X16 8 05 33 35 22
S24291-06-06 11/16"X16 10 06 36.5 48 22
S24291-08-06T 13/16"X16 10 06 36.5 37 24
S24291-08-08 13/16"X16 13 08 43.5 56 27
S24291-08-10 13/16"X16 16 10 55 60.5 27
S24291-10-08T 1"X14 13 08 43.5 46 30
S24291-10-10 1"X14 16 10 55 65 30
S24291-12-08T 1.3/16"X12 13 08 44.5 46.5 36
S24291-12-10T 1.3/16"X12 13 10 55 51 36
S24291-12-12 1.3/16"X12 19 12 64 75 36
S24291-16-12T 1.7/16"X12 19 12 64 58 41
S24291-16-16T 1.7/16"X12 25 16 73 66 41
S24291-20-16T 1.11/16"X12 25 16 74 67 50
S24291-20-20 1.11/16"X12 32 20 91.5 96.5 50
S24291-24-20T 2"X12 32 20 91.5 80.5 60
S24291-24-24T 2"X12 38 24 109 93 60
