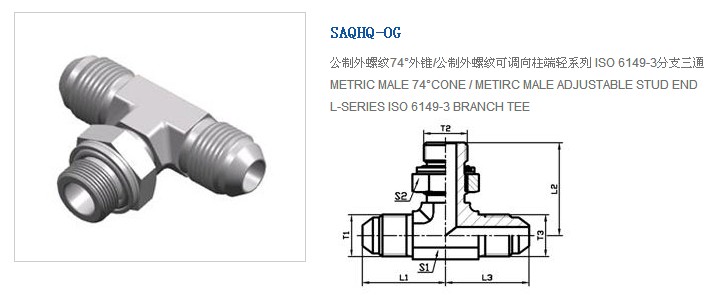

公制螺纹74°锥面扩口密封接头

发布日期：2013-3-21 14:26:30      来源：杭州派力威流体系统科技有限公司

产品技术参数：

代号          RAPT  NO.	螺纹  ETHREAD			尺寸      DIMENSIONS					工作压力MPa
	T1	T2	T3	L1	L2	L3	S1	S2
SAQHQ-14-12-14OG	M14X1.5	M12X1.5	M14X1.5	28.5	31	28.5	14	17	31.5
SAQHQ-16-14-16OG	M16X1.5	M14X1.5	M16X1.5	30.5	31	30.5	16	19	25
SAQHQ-18-16-18OG	M18X1.5	M16X1.5	M18X1.5	31.5	33.5	31.5	19	22
SAQHQ-22-18-22OG	M22X1.5	M18X1.5	M22X1.5	34	37.5	34	22	24	20
SAQHQ-27-22-27OG	M27X1.5	M22X1.5	M27X1.5	37.5	41.5	37.5	27	27
SAQHQ-30-27-30OG	M30X1.5	M27X2	M30X1.5	42.8	48.5	42.8	30	32	16
SAQHQ-33-27-33OG	M33X2	M27X2	M33X2	45.5	48.5	45.5	33	32
SAQHQ-36-33-36OG	M36X2	M33X2	M36X2	47	51.5	47	36	41
SAQHQ-39-33-39OG	M39X2	M33X2	M39X2	50	51.5	50	41	41	12.5
SAQHQ-45-42-45OG	M45X2	M42X2	M45X2	54	56.5	54	46	50	10
